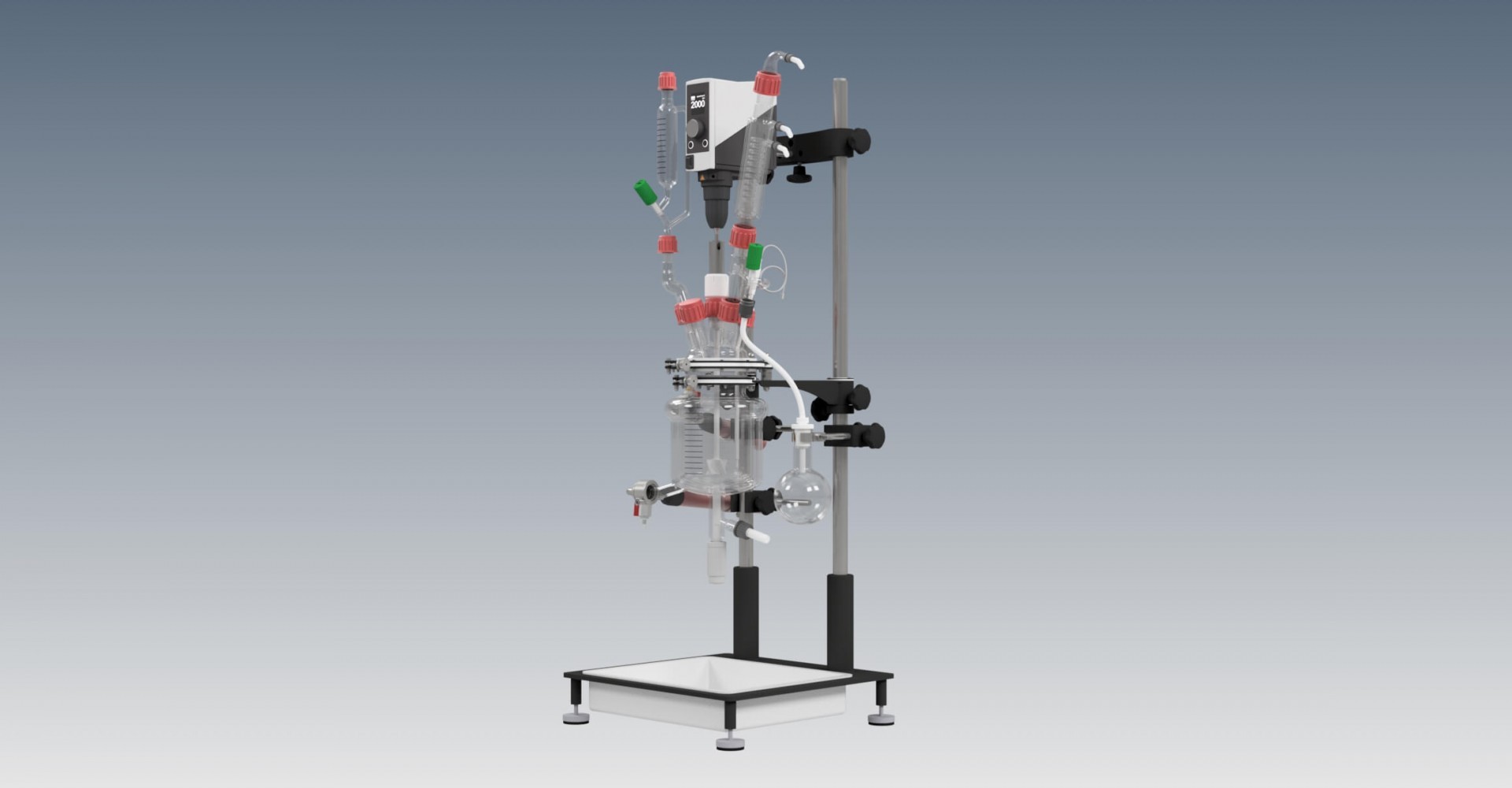

Lab Fast Pro Reactor
- Universelles Gestell, das Gefäße von 100 ml bis 10 l aufnehmen kann
- Temperaturbereich: -90 °C bis +200 °C
- Zwei Größen des Hauptflansches (DN100 und DN150) verfügbar, um mit unterschiedlichen Gefäßgrößen und Rührwelle zu arbeiten
- Universaldeckel mit 6 Standardanschlüssen auch für DN100-Flansch
- Verschiedene Plug&Play-Pakete (pH-Messung, Rückfluss, Gasspülung usw.), um Ihren Prozessanforderungen gerecht zu werden
ÜBERBLICK

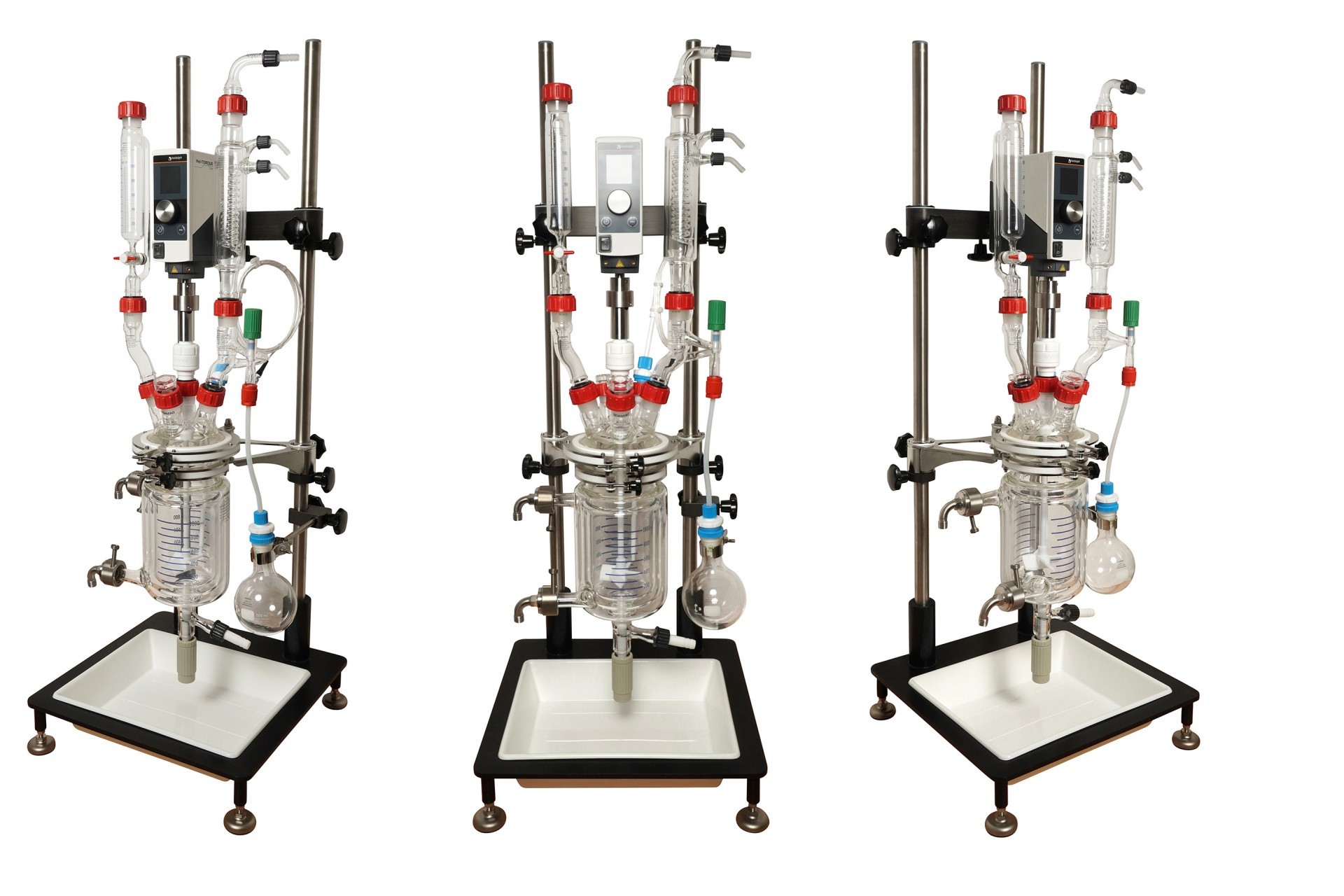

Der Lab Fast Pro Reactor wurde von Chemikern und Ingenieuren gemeinsam für Chemiker entwickelt. Er ermöglicht das Arbeiten mit Gefäßen unterschiedlicher Größe, wobei die Glasbauteile in wenigen Minuten und nicht Stunden ausgetauscht werden. Ein einzigartiges Rahmendesign und die Gefäßgeometrie ermöglichen es, nur die Gefäße selbst auszutauschen, während alle anderen Glasgeräte und Zubehörteile an ihrem Platz bleiben.
Mit diesem Konzept sparen Sie nicht nur Zeit, sondern auch Geld. Durch das universelle Design und die Verwendung von Standardverbindungen, können verschiedenste Thermostate, Pumpen, Rührwerke und Glasgeräte beliebiger Hersteller verwendet werden, was zu unübertroffener Flexibilität führt. Wenn Sie noch mehr Vielseitigkeit benötigen, können Sie jederzeit nach zusätzlichen Anpassungen fragen. Sie bekommen gerne persönliche Unterstützung!
Warum Sie dieses System von NORMAG kaufen sollten
UNIVERSAL-TISCHGESTELL
- Gefäße von 100ml bis 10l auf einem Gestell auf der Arbeitsplatte
- Passend für Reaktoren, Filter, Filter-Reaktoren
- PE-Auffangschale

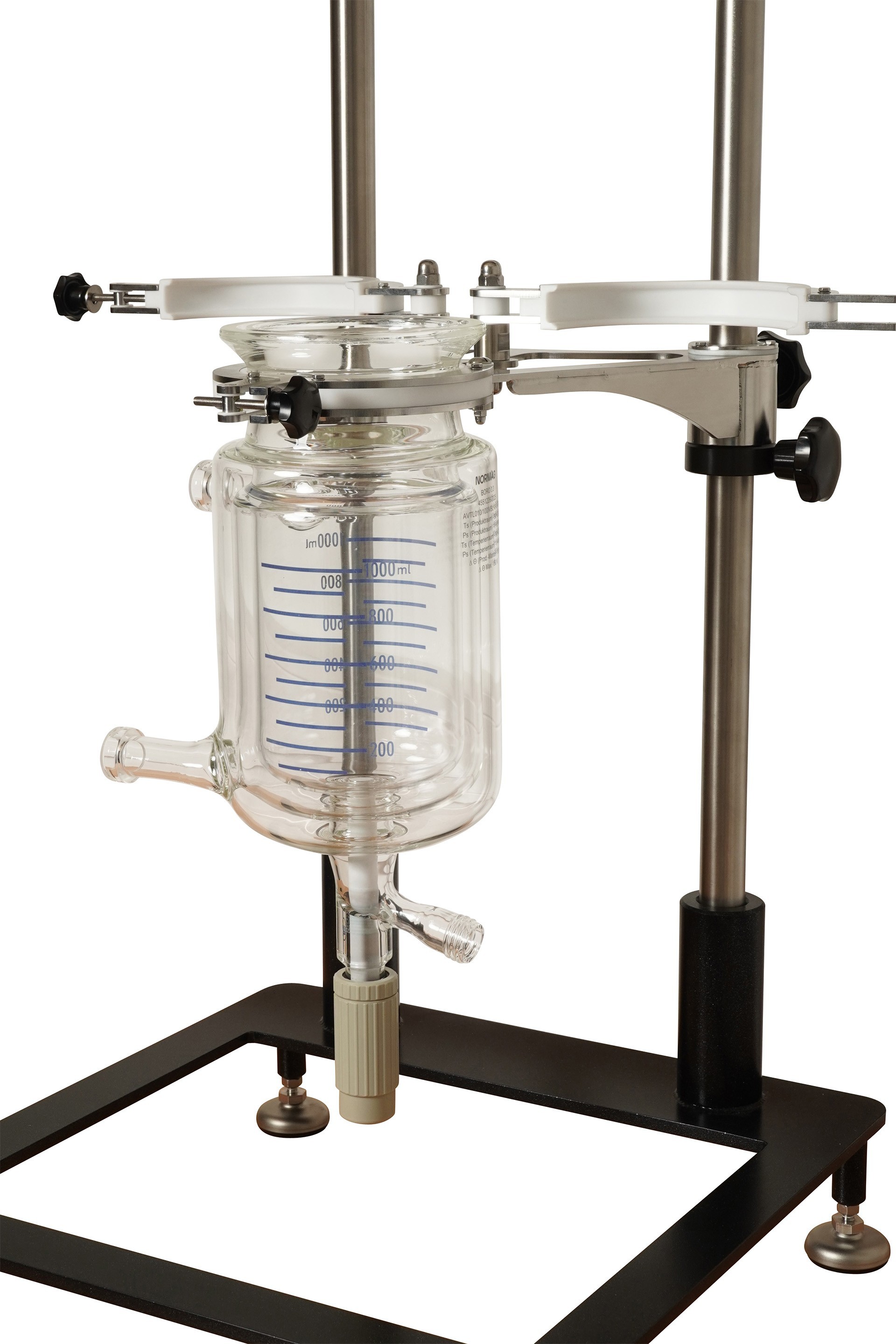

EINZIGARTIGE KLAMMER
- Hält das Gefäß auch bei geöffneter Deckelklammer
- Für die Montage des Gefäßes und das Anziehen der Verbindungen sind keine Werkzeuge oder zusätzliches Zubehör erforderlich
AUSTAUSCHBARE GEFÄSSE OHNE AUSTAUSCH ANDERER GLASWAREN

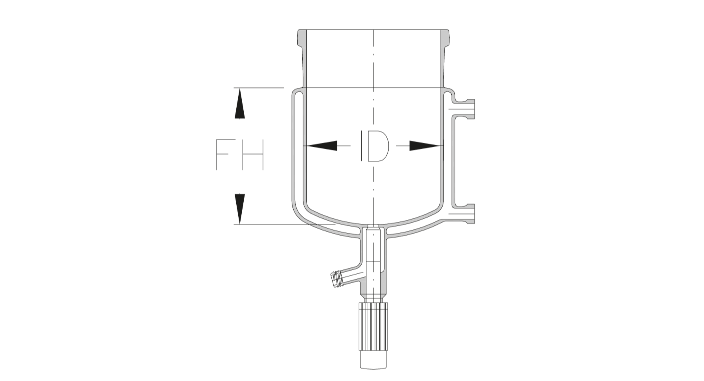

- Alle Gefäße werden in Prozessgeometrie asugeführt - Klöpperboden und 1:1,15 - 1:1,3 ID zu FH Verhältnis. Dies garantiert einen optimalen Masse-/Energietransfer und ein einfaches Scale-up.
-
Der Hals des Gefäßes hängt von der Größe ab.
- DN100 – 100ml, 250ml, 500ml, 1l, 2l (DN 100 Hals 3l und 5l – optional)
- DN150 – 3l, 5l
- DN200 – 5l, 10l
- Es sind einfach gemantelte Gefäße und Gefäße mit Doppelmantel erhältlich

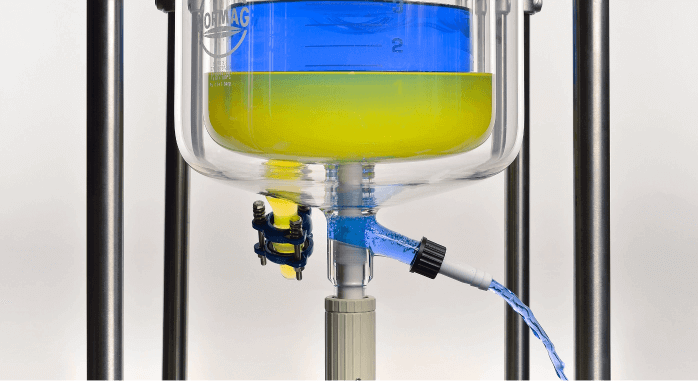

FEDERGESPANNTES BODENABLASSVENTIL
- Nur Glas und PTFE kommen mit dem Medium in Kontakt
- Dank des federgespannten Ventils, das das Problem des Schrumpfens/Expandierens von PTFE beseitigt, besteht auch bei einem großen Temperaturbereich kein Risiko von Gefäßbrüchen oder Lecks
- Vollständige Entleerung
- Keine zusätzlichen Dichtungen
- Standard GL25-Gewinde am Auslassstutzen zum Anschluss eines PTFE-Schlauchs
- Ummanteltes Bodenablassventil als Option zum Ablassen des Mediums bei hohen Temperaturen
EINZIGARTIGE RÜHRDURCHFÜHRUNG
- Kein Abblättern oder abplatzen von PTFE dank der PEEK-Glas-Dichtung
- 24/7-Betrieb bei leichtem Überdruck bis zu 7mbar
- Nur PTFE, Glas und PEEK sind den Dämpfen/Medien ausgesetzt, was eine perfekte chemische Beständigkeit garantiert

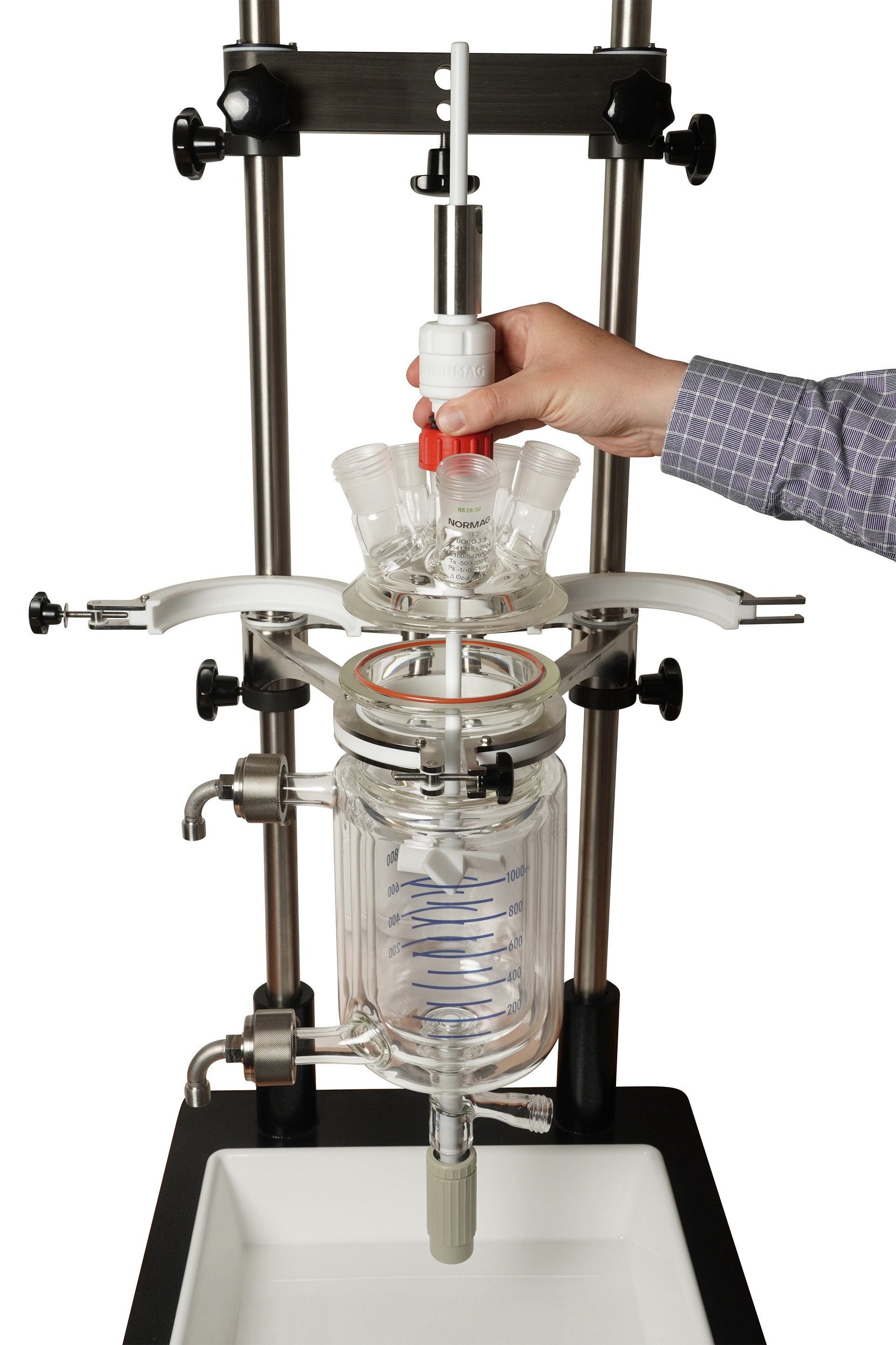

SCHNELLKUPPLUNG FÜR RÜHRDURCHFÜHRUNG
- Keine Sorgen mehr um mögliche Spannungen im Mittelhals, auch wenn der Antrieb nicht 100% konzentrisch positioniert ist
- Kein Werkzeug zum Einrasten von Rührwerkskupplung und Rührdurchführung erforderlich
- Kein exaktes Zentrieren des Rührwerksantriebs dank einzigartiger Konstruktion notwendig
- Passt in jedes Spannfutter mit einem Spanndurchmesser von 8 mm oder größer
- Kontinuierlicher Betrieb bis zu 500 U/min oder sogar 800 U/min für kurze Zeit

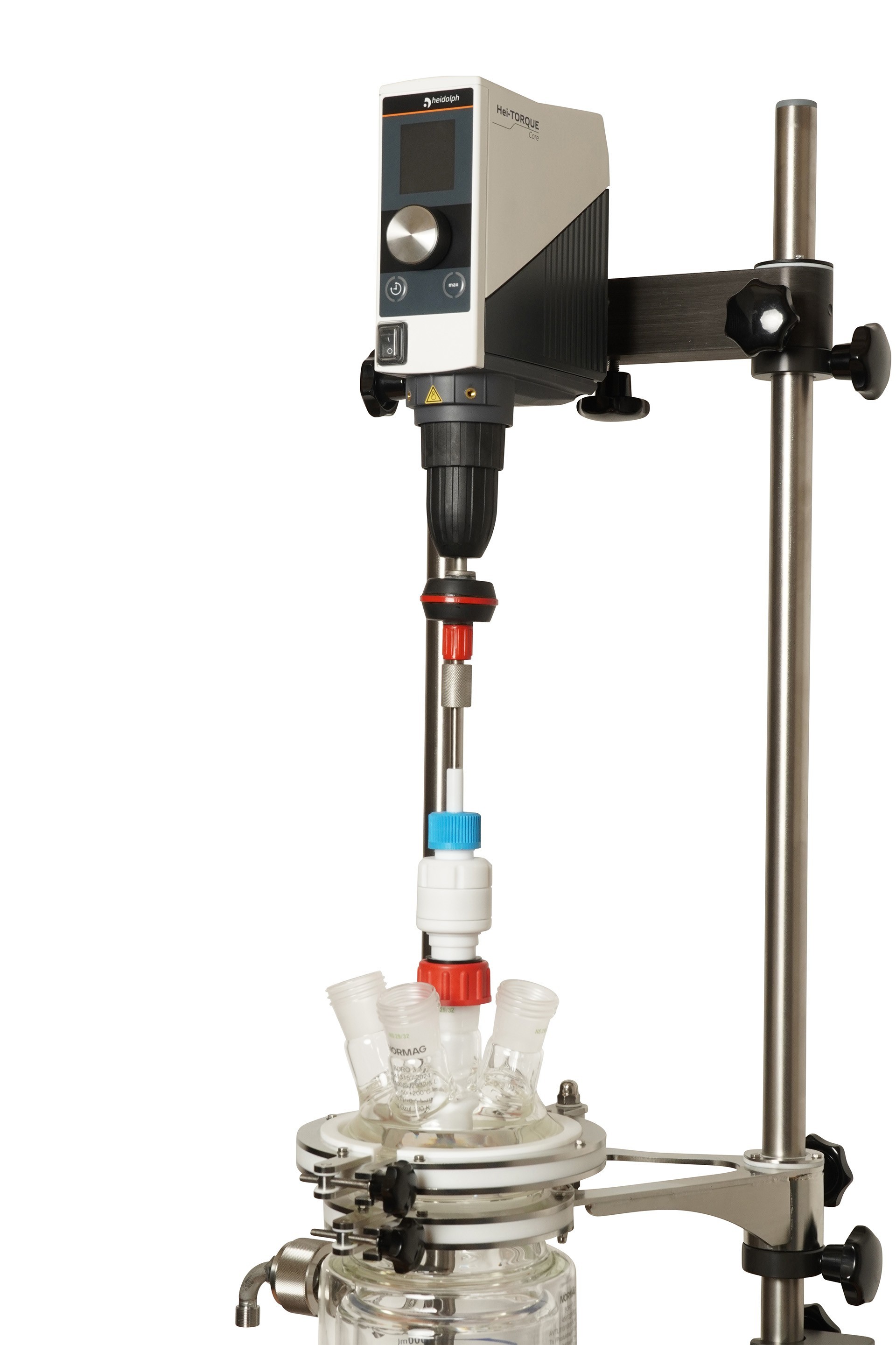

RÜHRWERKSHALTERUNG ERMÖGLICHT EINE EINFACHE POSITIONIERUNG DES RÜHRWERKS
- Passt auf alle auf dem Markt erhältlichen Rührwerke mit 13mm oder 16mm Stange (IKA, Heidolph etc.) oder sogar auf leistungsstarke Rührwerke mit zwei Stangen (CAT)
- Dank der verlängerten Auflagefläche bleibt das Rührerfutter immer senkrecht
UNIVERSALDECKEL IN ZWEI GRÖSSEN (DN100 UND DN150) MIT 1 ZENTRALEN UND 5 PERIPHEREN STUTZEN
- Ermöglicht nicht nur die Installation von Rührerführung und Kühler, sondern auch von verschiedenen Sensoren, Dosiertrichtern für Flüssigkeiten und Feststoffe und vieles mehr
- Sicherheitsschliffe (SJ) für eine zuverlässige Fixierung der Glaskomponenten ohne zusätzliche Klammern
- Standard Schliffe 4xSJ29/32 und 2xSJ19/26 ermöglichen die Verwendung beliebiger Glasgeräte von Drittanbietern
Ergänzende Module und Zubehör
1.
Satz Ablass- und Entlüftungsventile mit Klemmen zum einfachen Ablassen von HTF (Öl), wenn ein Behälter durch einen anderen ersetzt wird
2.
Destillationsmodul. Umfasst einen Rückflussteiler mit Auffangkolben Ihrer Wahl und einen Satz PTFE-Schläuche und -Anschlüsse. Ermöglicht die Durchführung von Destillationen und die Konzentration Ihrer Reaktionsgemische
3.
Modul zur Flüssigkeitsdosierung. Enthält eine chemikalienbeständige Membranpumpe mit einer Dosiergeschwindigkeit ab 0,03 ml/min und alle erforderlichen Klemmen zur Befestigung am Rahmen und Verbindungen zum Anschluss an den Reaktor
4.
pH-Modul. Enthält pH-Meter mit 425mm 3in1 pH-Sensor und einen PTFE-Adapter für jede Gefäßgröße
5.
Gasverteilerset. Enthält Gaseinlassrohr, Gasfritte und Adapter zur Montage am Reaktordeckel
6.
Verschiedene Rührwellen mit zusätzlichen Rotoren zur besseren Durchmischung auch hochviskoser Medien
7.
Feststoff-Dosiertrichter mit Volumen von 50ml bis 1000ml mit integriertem Kühler am Boden, um zu verhindern, dass Dämpfe aus dem Reaktor in den Trichter gelangen
8.
Flüssigkeitsdosierung mit ummantelten und nicht ummantelten Trichtern mit Volumen von 50ml bis 1000ml
9.
Anpassbare PTFE-Deckel für den Einsatz mit schweren Geräten wie Homogenisatoren oder Ultraschallgeneratoren
10.
Ventilstempel für Bodenablassventil mit integriertem Pt100-Sensor zur Messung der Prozesstemperatur auch in einem sehr kleinen Volumen
11.
Bauteile für eine einfache und dichte Verbindung des Bodenablassventils mit anderen Einheiten wie Auffangbehälter, Filter, einem weiteren Reaktor usw.
12.
Software und Hardware für die Prozessautomatisierung
NORMAG Labor- und Prozessglas - kundenspezifische Lösungen
Sie brauchen Anpassungen, die genau auf Ihre Bedürfnisse zugeschnitten sind. Kontaktieren Sie uns, wir finden die richtige Lösung für Sie.
Die Experten von Normag sind für Sie da, hören Ihnen zu, entwickeln mit Ihnen und für Sie eine maßgeschneiderte Lösung, die Ihnen alle Freiheiten lässt.
