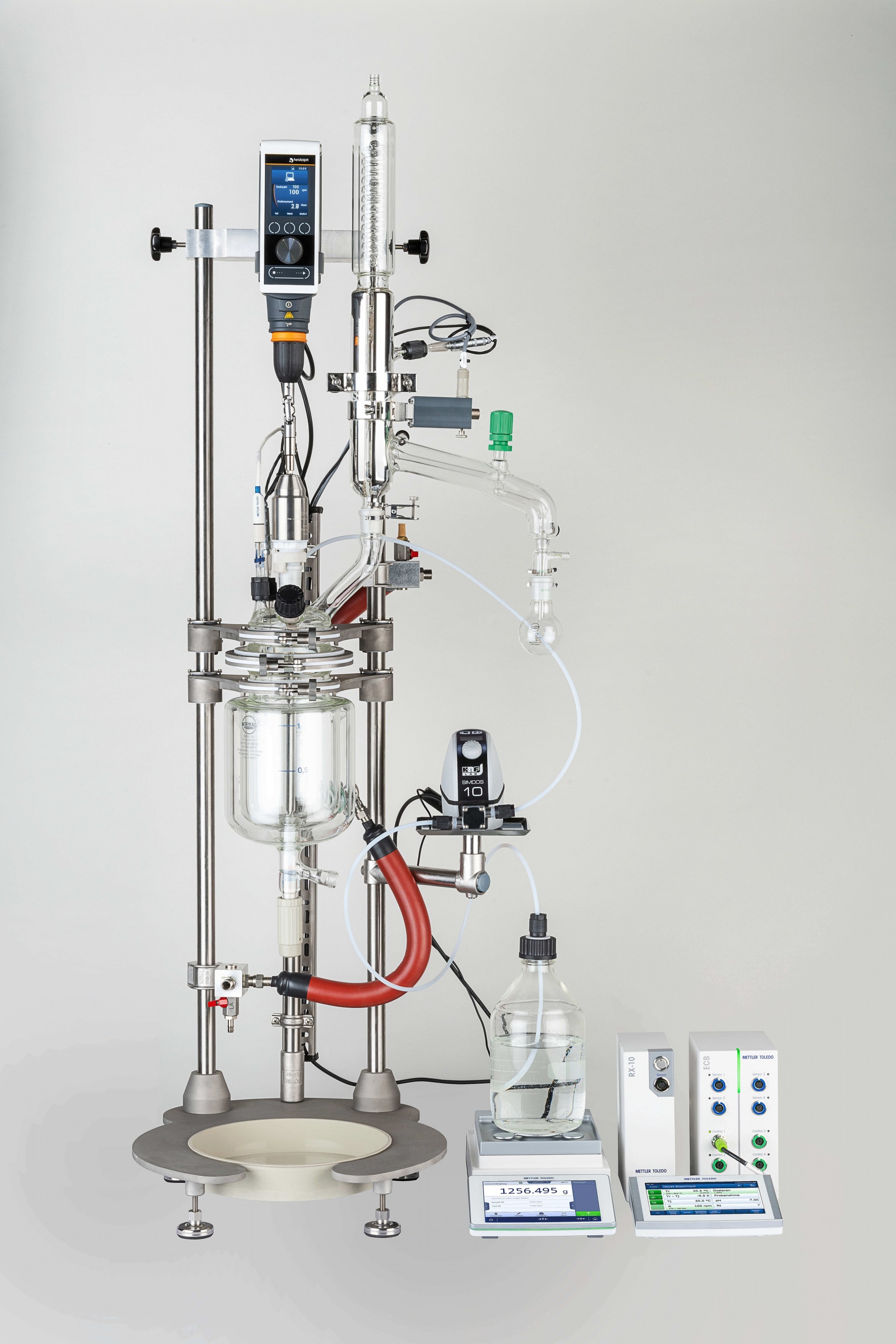

Lab Fast Pro Filter Reactor
- Universelles Gestell, das Gefäße von 1l to 10l aufnehmen kann
- Temperaturbereich: -90 °C bis +200 °C
- Drei Größen des Hauptflansches (DN100, DN150, DN200) verfügbar, um mit unterschiedlichen Gefäßgrößen zu arbeiten
- Vollmantelkonstruktion mit Deflektor garantiert effiziente Heizung und Kühlung von unten nach oben
- Verschiedene Plug&Play-Pakete (Rückfluss, Flüssigkeitsdosierung usw.) zur Erfüllung Ihrer Prozessanforderungen
ÜBERBLICK
Der Lab Fast Pro Filter Reactor wurde von Chemikern und Ingenieuren gemeinsam für Chemiker entwickelt. Er ermöglicht das Arbeiten mit Gefäßen unterschiedlicher Größe, wobei die Glasbauteile in wenigen Minuten und nicht Stunden ausgetauscht werden. Ein einzigartiges Rahmendesign ermöglicht Ihnen eine einfache Bedienung des Filters.
Mit diesem Konzept sparen Sie nicht nur Zeit, sondern auch Geld. Durch das universelle Design und die Verwendung von Standardverbindungen, können verschiedenste Thermostate, Pumpen, Rührwerke und Glasgeräte beliebiger Hersteller verwendet werden, was zu unübertroffener Flexibilität führt. Wenn Sie noch mehr Vielseitigkeit benötigen, können Sie jederzeit nach zusätzlichen Anpassungen fragen. Sie bekommen gerne persönliche Unterstützung!
Typische Anwendungen für den Filterreaktor sind die Festphasensynthese (Peptidsynthese) und die Extraktion aus Feststoffen (z. B. von Edelmetallen aus Erzen oder organischen Verbindungen aus Pflanzenblättern).
Warum Sie dieses System von NORMAG kaufen sollten

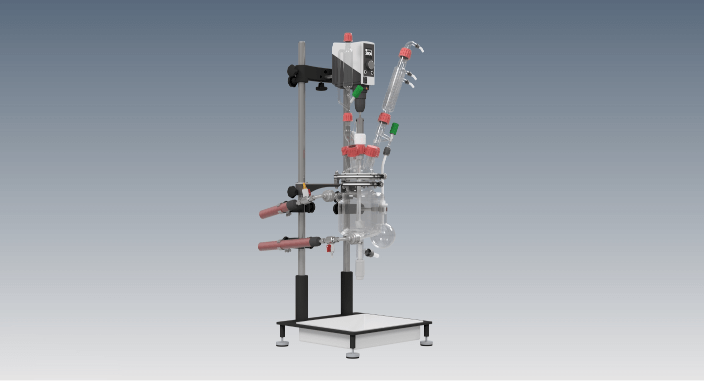

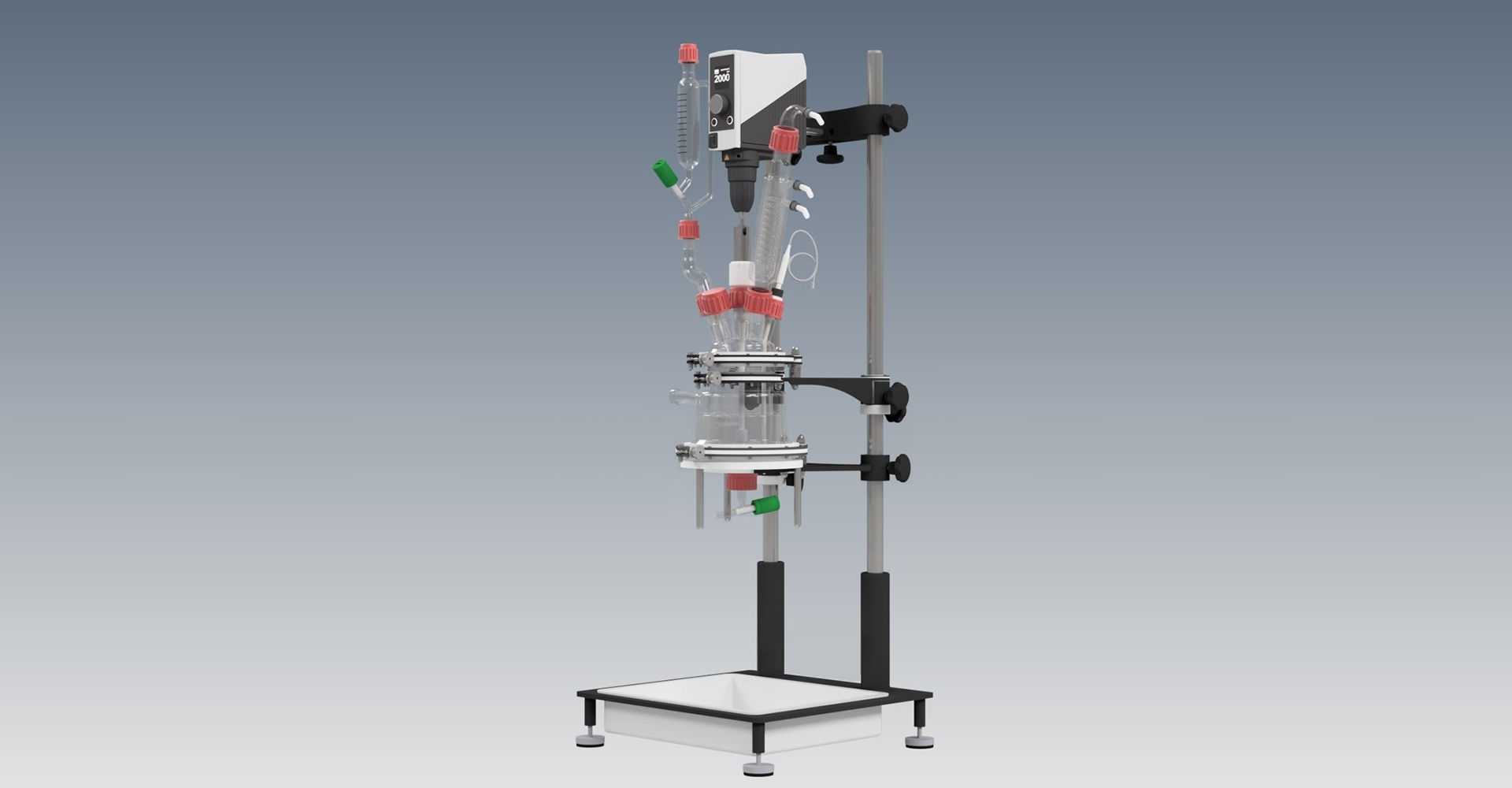

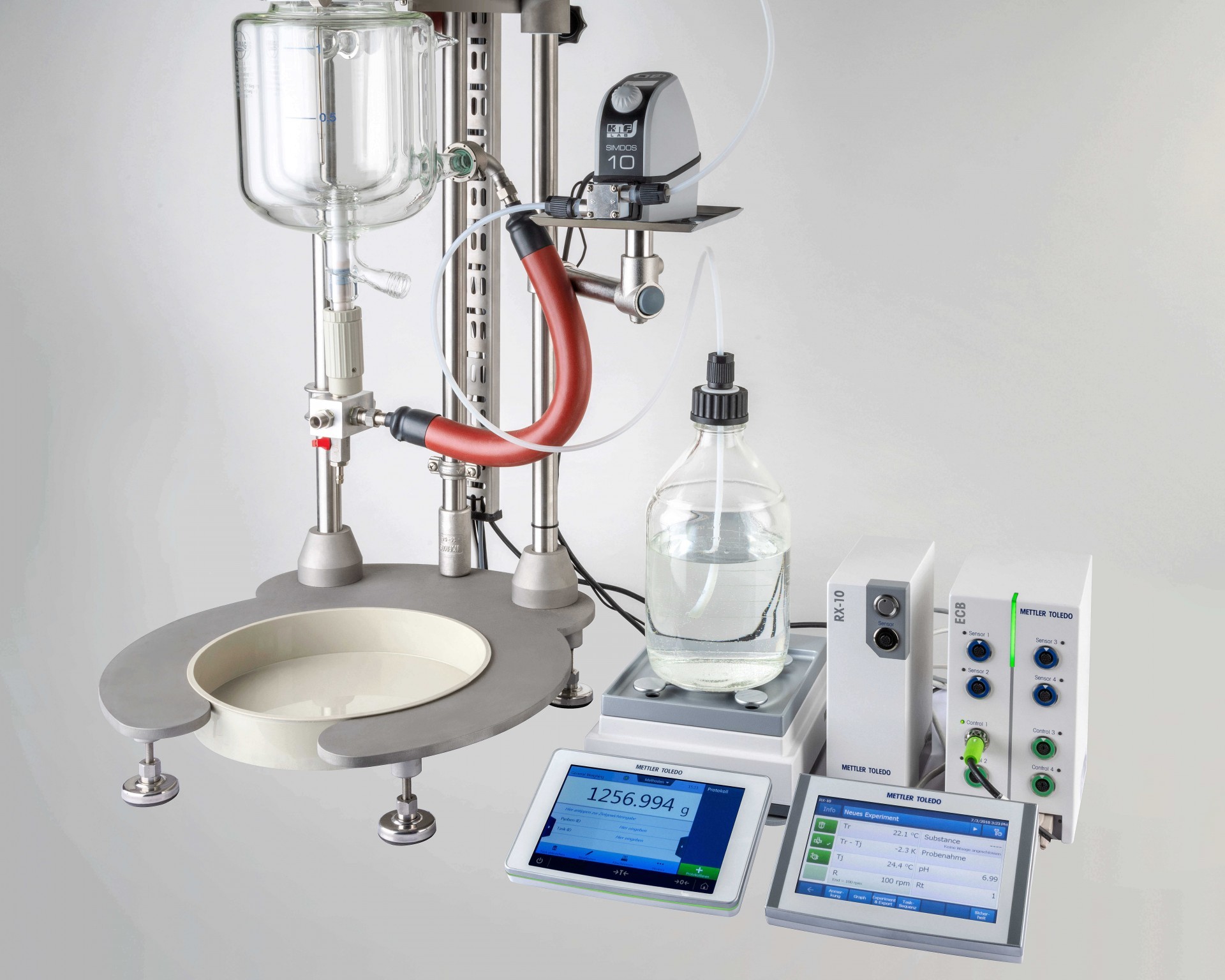

UNIVERSAL-TISCHGESTELL
- Gefäße von 1l bis 10l auf einem Gestell auf der Arbeitsplatte
- Passend für Reaktoren, Filter, Filter-Reaktoren
- PE-Auffangschale

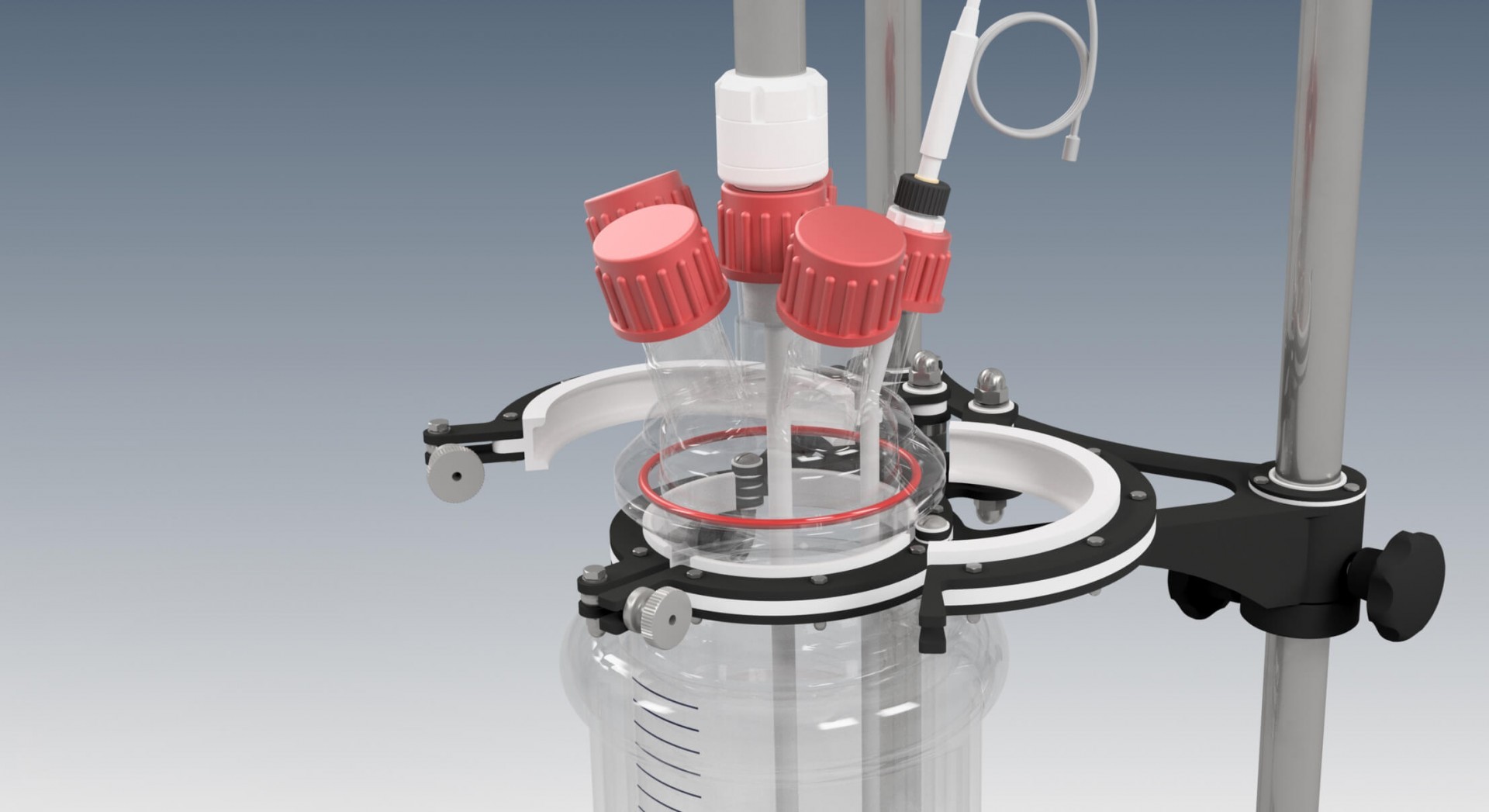

EINZIGARTIGE KLAMMER
- Hält das Gefäß auch bei geöffneter Deckelklammer
- Für die Montage des Gefäßes und das Anziehen der Verbindungen sind keine Werkzeuge oder zusätzliches Zubehör erforderlich
GEFÄßE MIT MAXIMALER FILTRATIONSFLÄCHE
-
Der Hals des Gefäßes hängt von der Größe ab.
- DN100 – 1l (0.008m2)
- DN150 – 3l, 5l (0.017m2)
- DN200 – 10l (0.030m2)

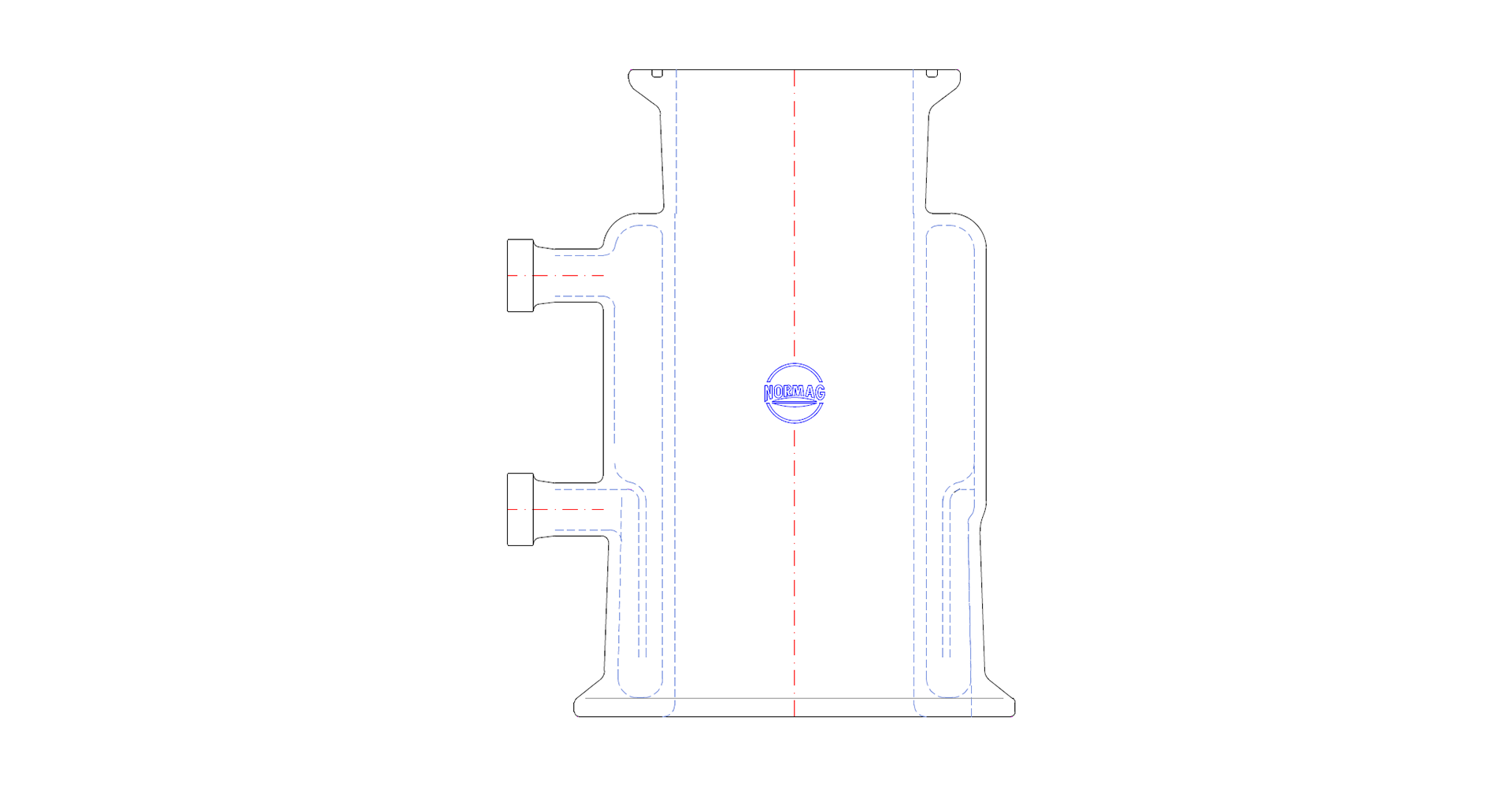

- Ungemantelte und voll gemantelte Gefäße zur Gewährleistung einer optimalen Heizung und Kühlung
- Integrierter Deflektor für die Einlassöffnung des Mantels, um eine gleichmäßige Erwärmung oder Abkühlung entlang der gesamten Gefäßwand zu gewährleisten

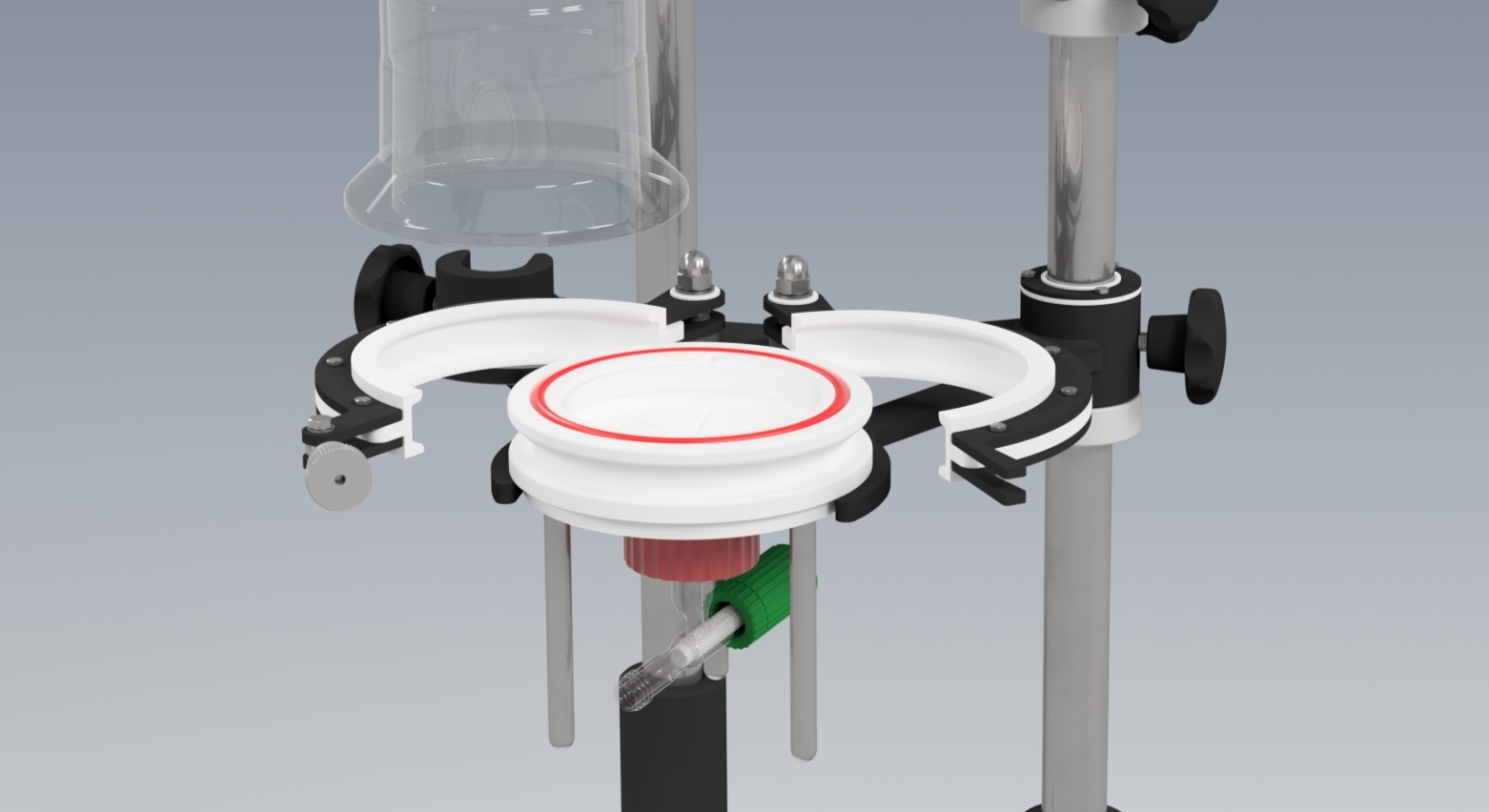

EINZIGARTIGER WERKZEUGLOSER SPANNMECHANISMUS FÜR DEN FILTERBODEN
- Volle chemische Beständigkeit - nur Glas und PTFE kommen mit dem Produkt in Kontakt
- Integrierte Füße ermöglichen es, das Unterteil überall zu platzieren, ohne Angst haben zu müssen, das Bodenablassventil zu beschädigen
- Kippmechanismus für eine einfache Entleerung des Produkts
- Geeignet für alle Filtermaterialien mit einer Dicke von bis zu 1 mm

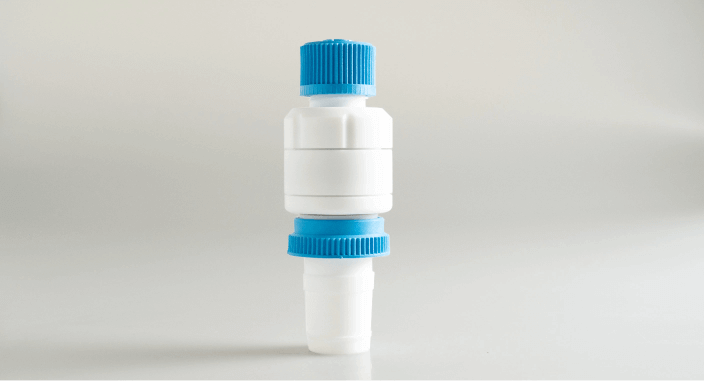

EINZIGARTIGE RÜHRDURCHFÜHRUNG
- Kein Abblättern oder abplatzen von PTFE dank der PEEK-Glas-Dichtung
- 24/7-Betrieb bei leichtem Überdruck bis zu 7mbar
- Nur PTFE, Glas und PEEK sind den Dämpfen/Medien ausgesetzt, was eine perfekte chemische Beständigkeit garantiert

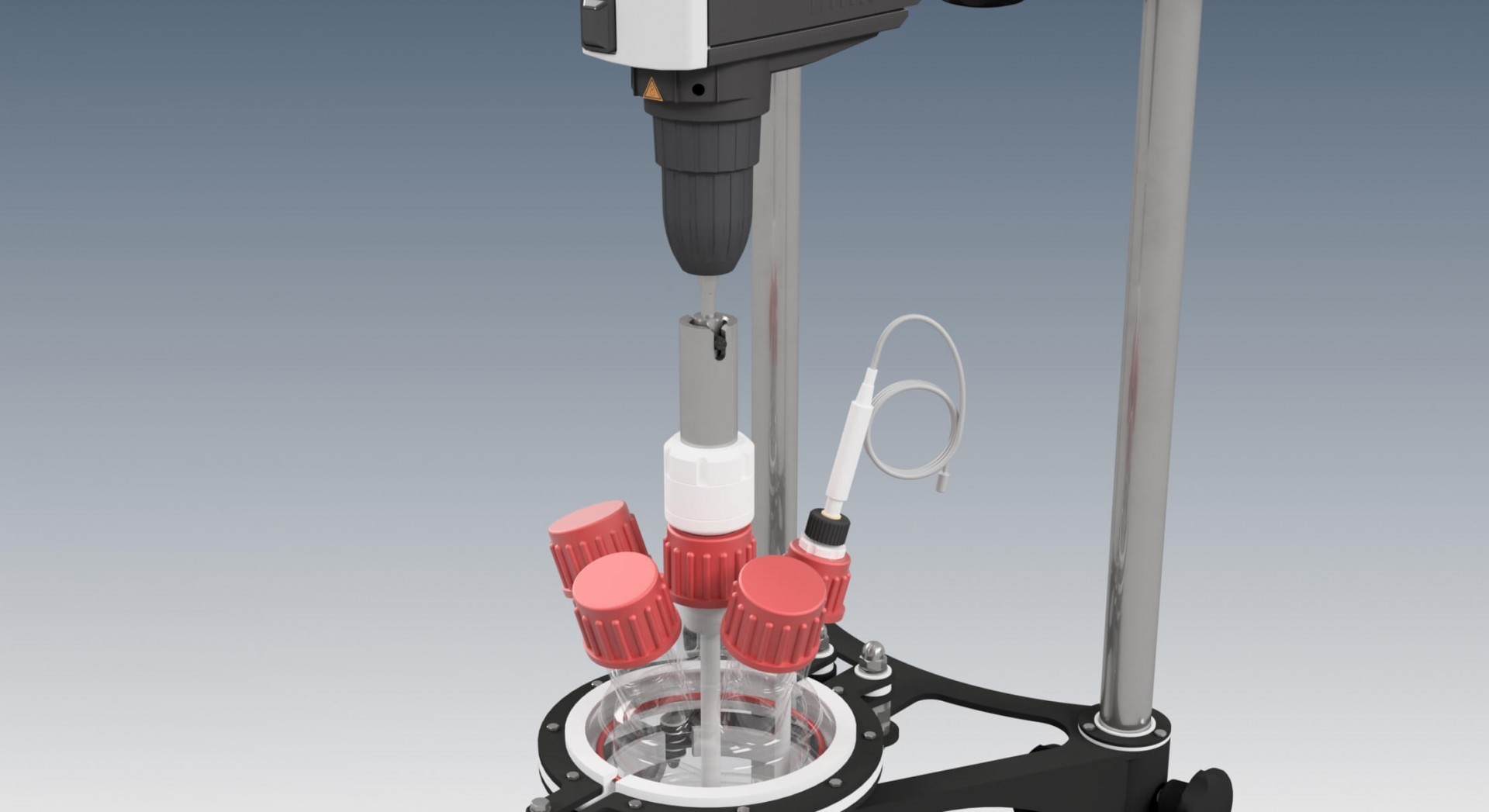

SCHNELLKUPPLUNG FÜR RÜHRDURCHFÜHRUNG
- Keine Sorgen mehr um mögliche Spannungen im Mittelhals, auch wenn der Antrieb nicht 100% konzentrisch positioniert ist
- Kein Werkzeug zum Einrasten von Rührwerkskupplung und Rührdurchführung erforderlich
- Kein exaktes Zentrieren des Rührwerksantriebs dank einzigartiger Konstruktion notwendig
- Passt in jedes Spannfutter mit einem Spanndurchmesser von 8 mm oder größer
- Kontinuierlicher Betrieb bis zu 500 U/min oder sogar 800 U/min für kurze Zeit

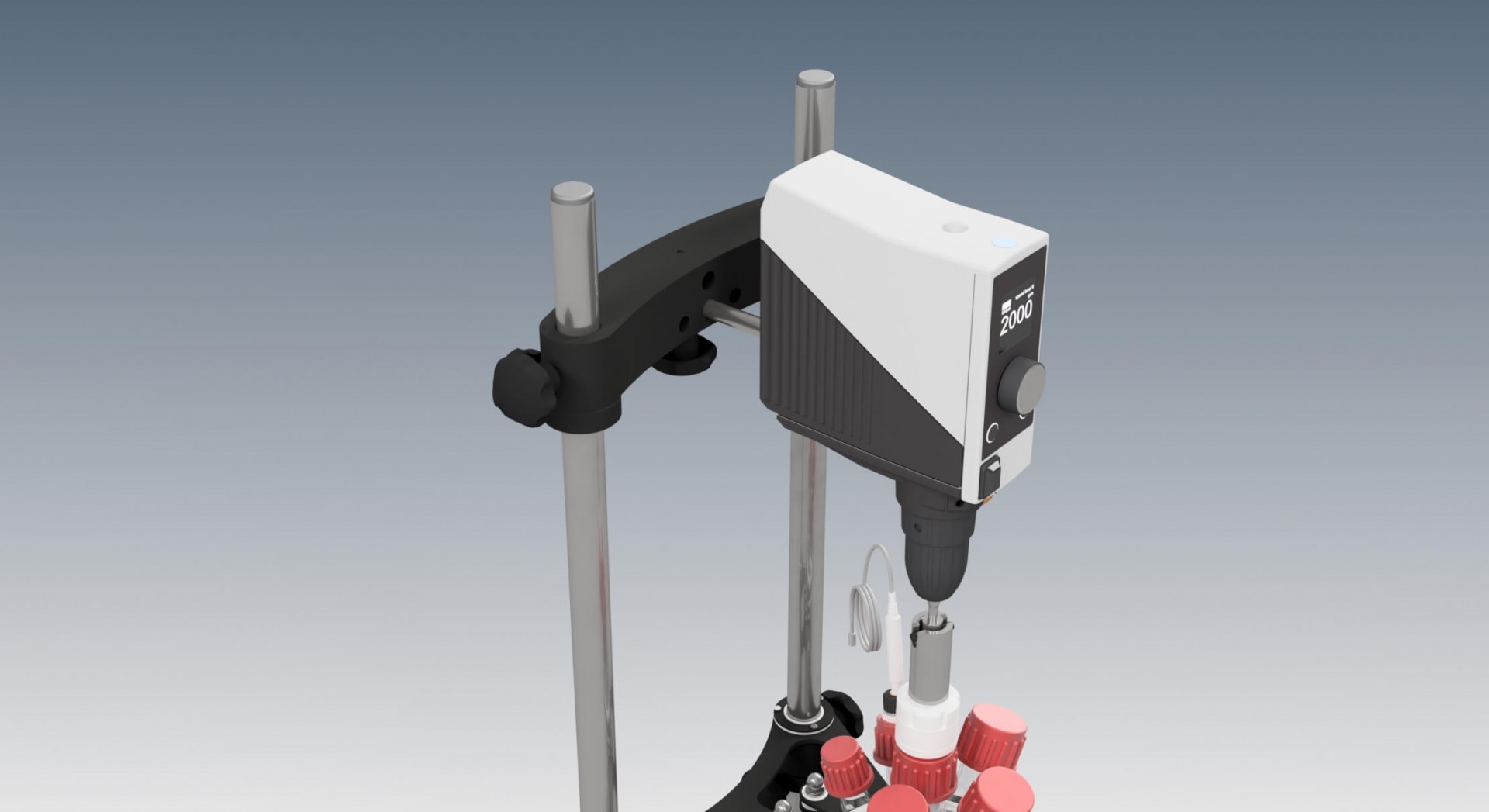

RÜHRWERKSHALTERUNG ERMÖGLICHT EINE EINFACHE POSITIONIERUNG DES RÜHRWERKS
- Passt auf alle auf dem Markt erhältlichen Rührwerke mit 13mm oder 16mm Stange (IKA, Heidolph etc.) oder sogar auf leistungsstarke Rührwerke mit zwei Stangen (CAT)
- Dank der verlängerten Auflagefläche bleibt das Rührerfutter immer senkrecht

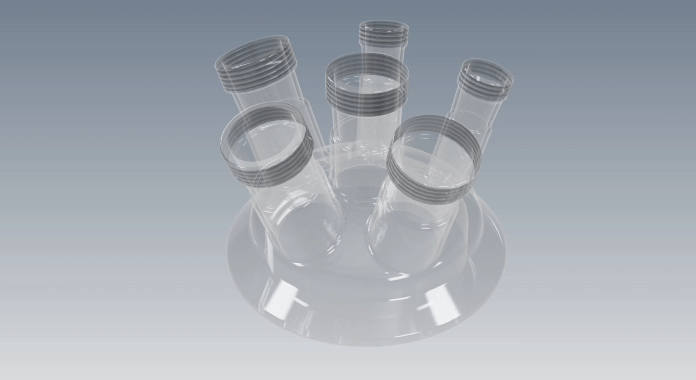

UNIVERSALDECKEL IN DREI GRÖSSEN (DN100, DN150 UND DN200) MIT 1 ZENTRALEN UND 5 PERIPHEREN STUTZEN
- Ermöglicht nicht nur die Installation von Rührerführung und Kühler, sondern auch von verschiedenen Sensoren, Dosiertrichtern für Flüssigkeiten und Feststoffe und vieles mehr
- Sicherheitsschliffe (SJ) für eine zuverlässige Fixierung der Glaskomponenten ohne zusätzliche Klammern
- Standard Schliffe 4xSJ29/32 und 2xSJ19/26 ermöglichen die Verwendung beliebiger Glasgeräte von Drittanbietern

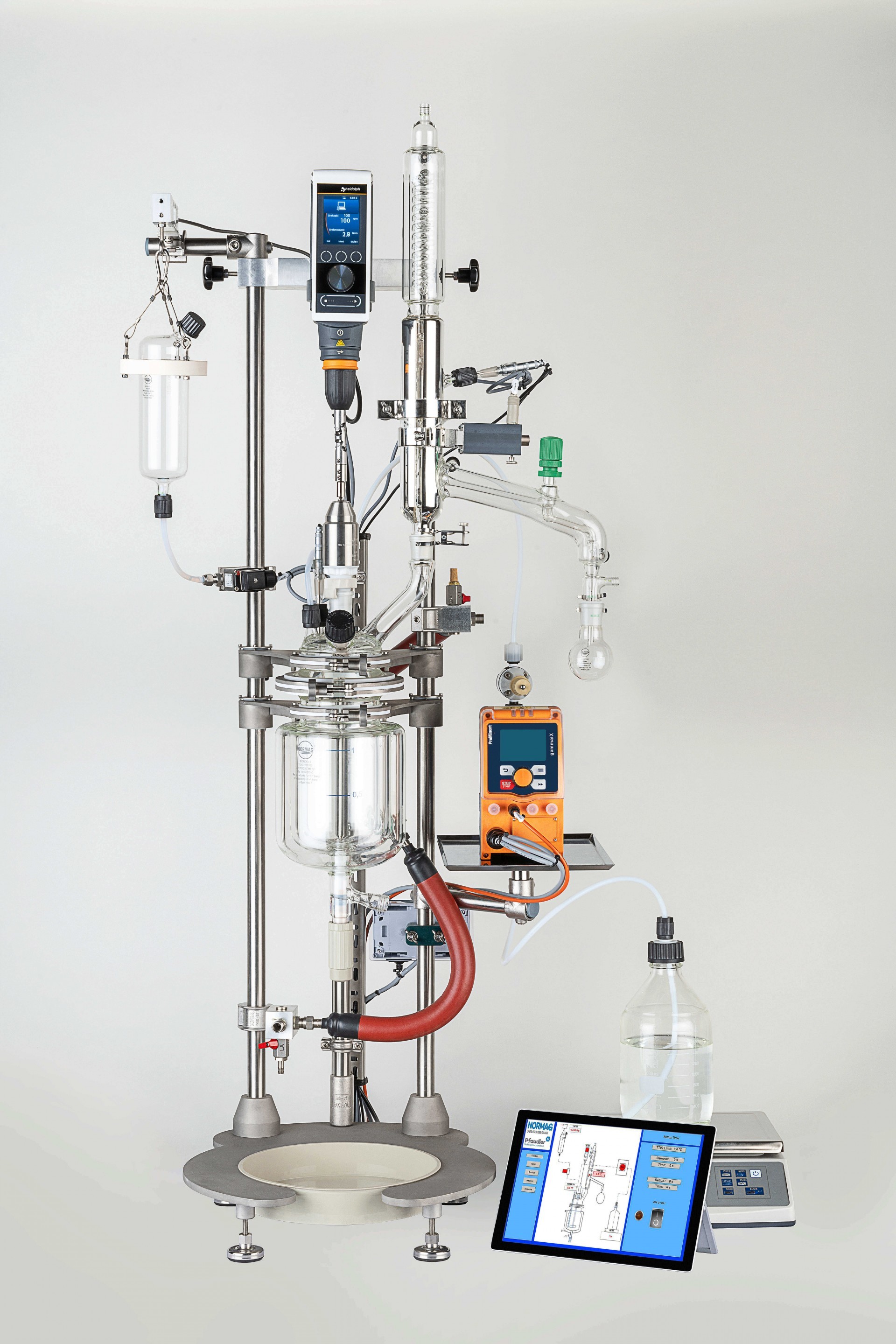

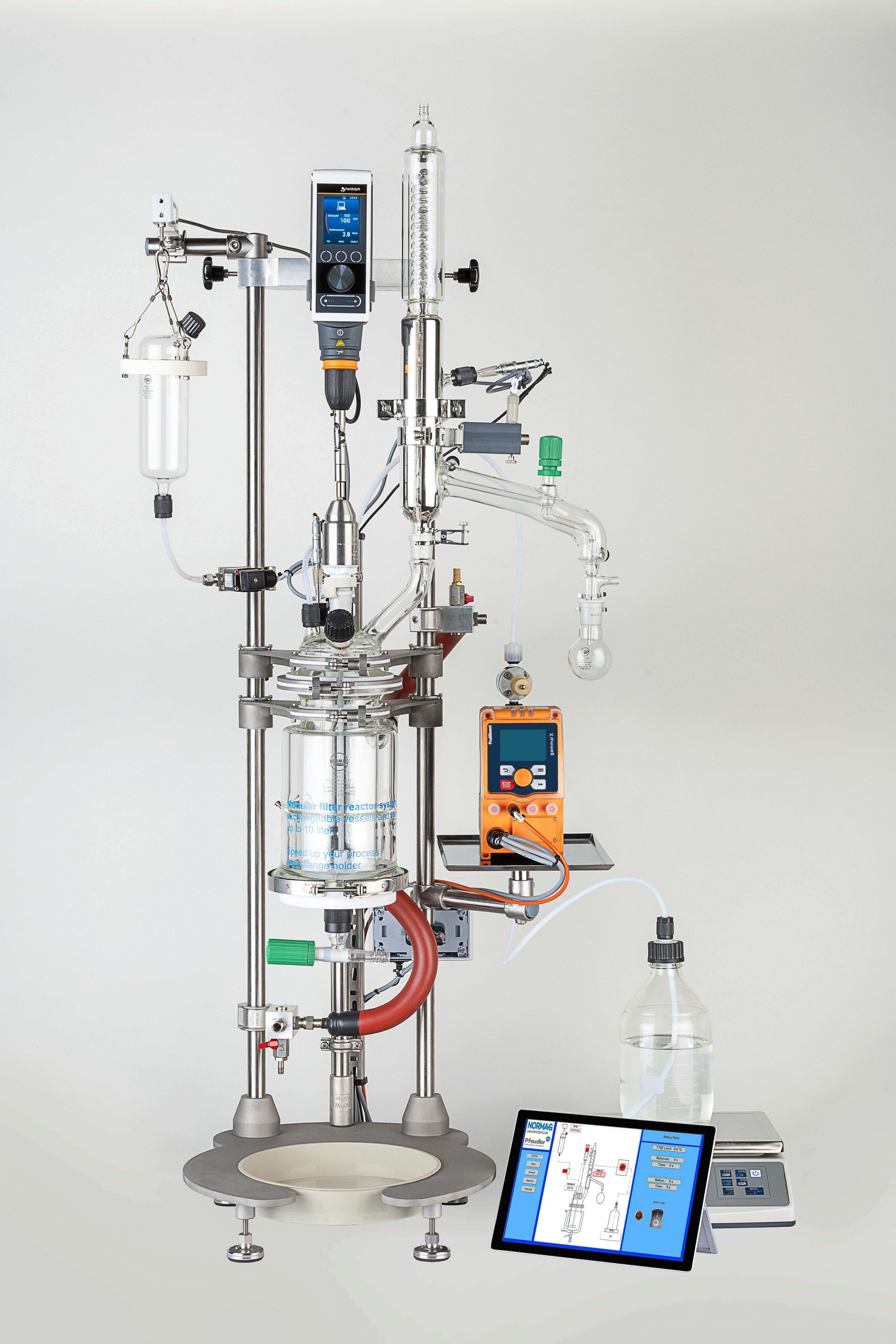

Ergänzende Module und Zubehör
1.
Satz Ablass- und Entlüftungsventile mit Klemmen zum einfachen Ablassen von HTF (Öl), wenn ein Behälter durch einen anderen ersetzt wird
2.
Destillationsmodul. Umfasst einen Rückflussteiler mit Auffangkolben Ihrer Wahl und einen Satz PTFE-Schläuche und -Anschlüsse. Ermöglicht es, im Filter-Trockner-Modus zu arbeiten und das Sediment nach der Filtration zu trocknen.
3.
Modul zur Flüssigkeitsdosierung. Enthält eine chemikalienbeständige Membranpumpe mit einer Dosiergeschwindigkeit ab 0,03 ml/min und alle erforderlichen Klemmen zur Befestigung am Rahmen und Verbindungen zum Anschluss an den Reaktor.
4.
pH-Modul. Enthält pH-Meter mit 425mm 3in1 pH-Sensor und einen PTFE-Adapter für jede Gefäßgröße.
5.
Gasverteilerset. Enthält Gaseinlassrohr, Gasfritte und Adapter zur Montage am Reaktordeckel.
6.
Verschiedene Rührwellen mit zusätzlichen Rotoren zur besseren Durchmischung auch hochviskoser Medien.
7.
Feststoff-Dosiertrichter mit Volumen von 50ml bis 1000ml mit integriertem Kühler am Boden, um zu verhindern, dass Dämpfe aus dem Reaktor in den Trichter gelangen.
8.
Flüssigkeitsdosierung mit ummantelten und nicht ummantelten Trichtern mit Volumen von 50ml bis 1000ml.
9.
Anpassbare PTFE-Deckel für den Einsatz mit schweren Geräten wie Homogenisatoren oder Ultraschallgeneratoren.
10.
Bauteile für eine einfache und dichte Verbindung des Bodenablassventils mit anderen Einheiten wie Auffangbehälter, Filter, einem weiteren Reaktor usw.
11.
Software und Hardware für die Prozessautomatisierung.
